بررسی اجمالی محصول

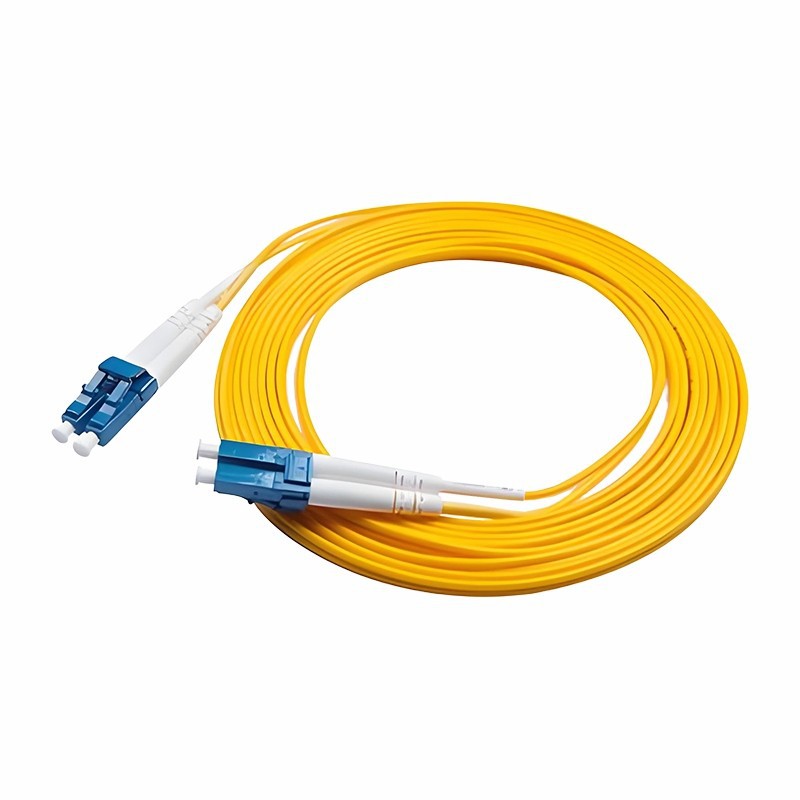

جامپر فیبر LC به LC (دوپلکس Zipcord|G.652D/OM2/OM3/OM4)

نوع:LC-LCپچ کورد فیبر نوری دوبلکس با فرول های سرامیکی، عضو استحکام نخ آرامید وLSZHژاکت

کاربرد: اتصالات برایLCفرستنده،ODFs، پچ پنل های فیبر و لینک های نوری ارتباط داده.

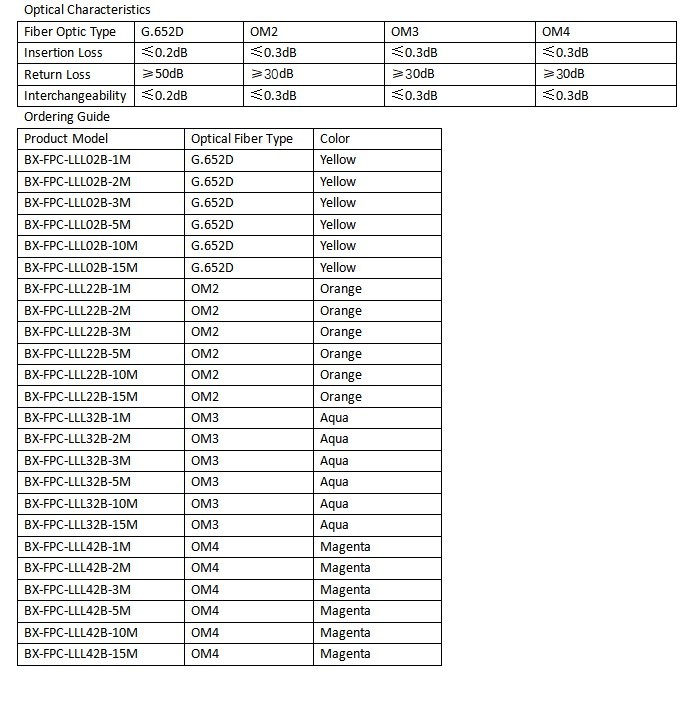

مشخصات فنی

مورد	پارامتر	مورد	پارامتر
رابط	LC-LC	ساخت و ساز	زیپکورد دوبلکس
نوع فیبر	G.652D/OM2/OM3/OM4	فرول	فرول سرامیکی
از دست دادن درج یک حالت-	کمتر یا مساوی 0.2dB	ضرر برگشتی یک حالته-	بزرگتر یا مساوی 50 دسی بل
از دست دادن بازگشت چند حالته	بزرگتر یا مساوی 30 دسی بل	تکرارپذیری/قابلیت تعویض	<=0.2dB (single-mode)
قطر بیرونی	2.0×4.0 میلی متر	مواد استحکام	نخ آرامید
جنس ژاکت	LSZH	بار کششی کوتاه مدت-	150N
شعاع خم شدن	بزرگتر یا مساوی 30 میلی متر	محدوده دما	نصب 0~+60 درجه ; عملیات -20~{3}} درجه
طول	1-15 متر طول ثابت	رابط قابل اجرا	LCرابط دوبلکس

سازگاری

سازگار با محیط‌های اتصال فیبر LC-LC که با Cisco، HPE، Huawei و تجهیزات مشابه استفاده می‌شوند.
می تواند برای اتصالات بین فرستنده های نوری LC/LC، ODF، پچ پانل های فیبر و تجهیزات ترمینال استفاده شود.
رابط، قطبیت، و{0}}نوع چهره انتهایی را می‌توان با توجه به پیکربندی پورت پروژه تأیید کرد.

پارامترهای عملکرد

نرخ داده: می تواند برای پیوندهای فرستنده گیرنده نوری 10G / 40G استفاده شود. بر اساس نوع-تک حالت / چند حالته، رابط و فاصله پیوند تأیید کنید.
استاندارد تست: قبل از حمل و نقل، از دست دادن درج، فقدان بازگشت، قطبیت، و{0}}نظافت صورت در صورت نیاز قابل بازرسی است.
تست فلوک: آزمایش تلفات پیوند فیبر{0} را می‌توان با توجه به شرایط پذیرش پروژه انجام داد.
تضعیف: فقدان درج کانکتور و از دست رفتن کل وصله{0}}پیوند بند ناف را اندازه گیری می کند.
Crosstalk: بر روی قطبیت، چهره انتهایی و نقشه پورت تمرکز می کند تا از قطع شدن لینک ناشی از خطاهای وصله فیبر جلوگیری کند.

مواد و ساخت و ساز

نوع فیبر: OS2 یک حالته- یا چند حالته OM3 / OM4 / OM5 را می توان با توجه به نیازهای پروژه انتخاب کرد.
جنس ژاکت: ژاکت اختیاری LSZH کم-دود صفر-هالوژن، مناسب برای کابل کشی کابینت و داخل ساختمان.
ساخت کانکتور: می تواند مطابق با الزامات ظاهری، قطر ژاکت و رنگ انتهای UPC / APC- تولید شود.
مواد پایان: انتهای رابط می‌تواند از فرول‌های دقیق و درپوش‌های گرد و غبار برای کاهش خطر آلودگی انتها-استفاده کند.

بسته بندی و MOQ

بسته بندی: کیسه های فردی، بسته بندی برچسب، کارتن و بسته بندی پالت موجود است.
بسته بندی برچسب: طول، رابط، نوع فیبر، قطبیت و شماره پورت قابل علامت گذاری است.
MOQ: رابط ها و طول های مشترک را می توان با بسته یا کارتن کامل سفارش داد.
سفارشی MOQ: طول ویژه، قطبیت، وجه انتهایی، ساختار شکست یا سفارشات بسته بندی OEM توسط مقدار پروژه تایید می شود. پروژه های سفارشی را می توان برای نیازهای 200000 RMB یا بالاتر مورد بحث قرار داد.

نصب و استفاده

نصب: برای اتصال-و-پخش بین فرستنده های نوری، ODF، وصله پانل های فیبر، یا تجهیزات پایانه استفاده می شود.
قبل-خاتمه یافته: این محصول یک سیم وصله فیبر تمام شده از قبل قطع شده است که اتصال دهنده ها در کارخانه خاتمه یافته است.
نکات نصب: قبل از نصب، نوع رابط، نوع{0} انتهایی، طول کابل و جهت پورت را تأیید کنید.
الزامات عملیاتی: در حین جابجایی درپوش های گرد و غبار را روی خود نگه دارید، سطوح انتهایی را قبل از اتصال تمیز کنید و از خم شدن یا کشیدن بیش از حد خودداری کنید.
بررسی نصب: پس از اتمام، چهره های انتهایی، قطبیت، شماره پورت و از دست رفتن پیوند را بررسی کنید.

زمان سرب و ظرفیت عرضه

موجودی موجود-در دسترس بودن: رابط‌های مشترک، قطبی‌ها و طول‌ها معمولاً برای تکمیل و پروژه‌های فوری موجود هستند.
زمان تولید: برای اقلامی که در انبار نیستند، تولید معمولاً تقریباً 10 روز کاری طول می کشد.
زمان سفارشی: برای طول، رابط، نوع فیبر، قطبیت، سطح انتهایی یا الزامات بسته بندی OEM، زمان تحویل بر اساس مقدار سفارش و برنامه تولید تأیید می شود.
تأیید حمل و نقل: مقدار موجودی، روش بسته بندی و زمان تخمینی ارسال را می توان قبل از سفارش تأیید کرد.

قابلیت های OEM/ODM

پشتیبانی می کندG.652D, OM2, OM3، وOM4انواع الیاف
طول های سفارشی از 1-15 متر و طول های مشخص شده پروژه در دسترس هستند
از علامت گذاری رنگ / قطبیت و برچسب پورت پشتیبانی می کند.
LC{0}}ساختار زیپکورد دوبلکس LC را می توان با توجه به درگاه های تجهیزات سفارشی کرد
از برچسب های بسته بندی، شناسه پروژه و چاپ کابل پشتیبانی می کند

برنامه های کاربردی

اتصال گیرنده نوری ال سی به پچ پنل
وصله فیبر در مراکز داده و اتاق های مخابراتی
سیستم های کابل کشی فیبری تک حالته و چند حالته

کیفیت و گواهینامه ها

سیستم های کیفیت دارای گواهینامه بین المللی از محصولات کابل کشی قابل اعتماد برای پروژه های شبکه، ارتباطات و امنیت پشتیبانی می کنند.

ISO9001

ISO14001

ISO45001

گواهی CCC - AVAVRAVVRRVVP

گواهی CCC - BVRVBVR

گواهی CCC - RVVRSRVB

سوالات متداول

آیاLC-LCپچ کورد از فیبر تک حالته-و چند حالته پشتیبانی می کند؟

G.652Dحالت تک-وOM2, OM3، وOM4فیبرهای چند حالته پشتیبانی می شوند.

از دست دادن درج یک حالت- چیست؟

G.652Dتلفات درج یک حالت -کمتر یا مساوی 0.2 دسی بل، با افت برگشتی بیشتر یا مساوی 50 دسی بل است.

ژاکت استLSZH?

بله. جنس ژاکت استLSZH.

آیا طول های مختلف قابل تولید است؟

بله. طول های ثابت استاندارد 1-15 متر پشتیبانی می شوند و طول های خاص پروژه نیز می توانند تولید شوند.

شعاع خم- مورد نیاز چیست؟

شعاع خمش باید بزرگتر یا مساوی 30 میلی متر باشد. از خم شدن بیش از حد در هنگام نصب و مدیریت کابل خودداری کنید.
